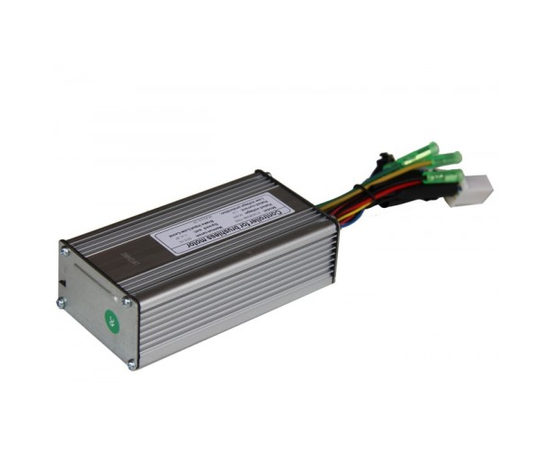

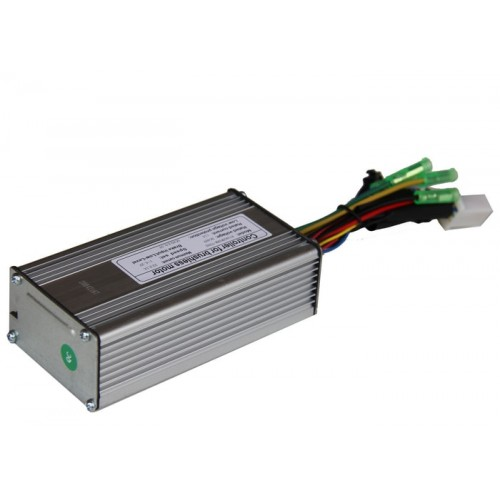

Синусный контроллер KUNTENG 48v35A(1680w) для мотор колес 750-1000w с датчиками Холла
НАЗНАЧЕНИЕ
Синусный контроллер Kunteng 48v35A предназначен для подачи питания и регулирования скорости вращения редукторных и прямо-приводных мотор колёс, вентильных электродвигателей с датчиками Холла, имеющих номинальное напряжение 48 вольт и в кратковременных режимах реализует мощность до 1680 ватт. Рекомендуется для использования с мотор колёсами и электродвигателями c номинальным напряжением питания 48v и номинальной мощностью 750-1000w.Контроллер может работать сo всеми LCD дисплеями Kunteng (приобретаются дополнительно). В этом случае, его возможности по управлению электроприводом значительно увеличиваются.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- Подходит для мотор колёс и электродвигателей с датчиками Холла;
- Номинальное напряжение: 48v;
- Максимальный ток: 35А;
- Номинальная / максимальная мощность: 820w / 1680w;
ФУНКЦИИ КОНТРОЛЛЕРА БЕЗ ПОДКЛЮЧЕНИЯ LCD ИЛИ LED ДИСПЛЕЯ
- Управление скоростью с помощью ручки газа (педали газа)
- Автоматическое отключение мотор-колеса при торможении (при использовании тормозных ручек с микровыключателями или датчиков отключения мотор колеса)
- Работа с системой PAS (активация мотор-колеса при вращении педалей)
ФУНКЦИИ КОНТРОЛЛЕРА С ПОДКЛЮЧЕННЫМ LCD ДИСПЛЕЕМ КUNTENG*:
- Включение / выключение контроллера
- Управление скоростью с помощью ручки газа (педали газа)
- Автоматическое отключение мотор-колеса при торможении (при использовании тормозных ручек с микровыключателями или датчиков отключения мотор колеса)
- Круиз контроль (автоматическое поддержание заданной скорости)
- 5 скоростей мотор колеса при вращении педалей (с подключенным датчиком системы PAS)
- 5 скоростей мотор колеса при регулировании скорости ручкой газа
- движение с фиксированной скоростью 6 км/час
- Автоматическая диагностика компонентов электропривода
- Настройка диаметра колеса для правильного отображения скорости и расстояния пробега

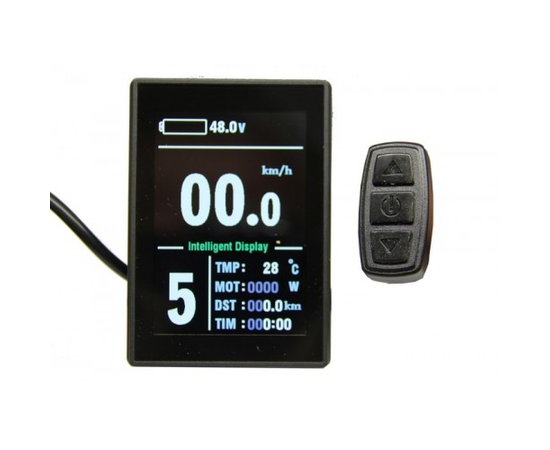

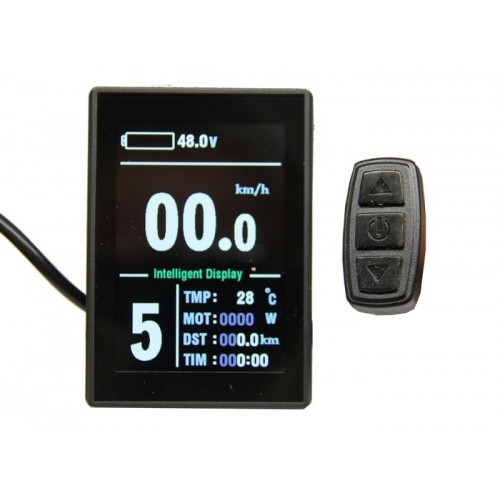

При подключении LCD дисплеев Kunteng отображаются*:
- скорость текущая (спидометр); средняя; максимальная;
- расстояние пробега за одну поездку / общее (одометр)
- индикация уровня заряда аккумуляторной батареи
- напряжение аккумуляторной батареи в вольтах (вольтметр)
- ваттметр (мощность, потребляемая мотор колесом в ваттах)
- температура наружного воздуха
- индикация режима работы ручки газа / системы PAS с указанием номера включенной передачи
- каденс (частота вращения педалей в минуту)
- индикация включения тормоза
- часы / время в пути / таймер / секундомер
- температура воздуха.
- коды ошибок компонентов электропривода;
- подсветка дисплея
- разъём USB для подзарядки гаджетов
* В каждой модели дисплеев Kunteng есть большая часть функций, но не все.

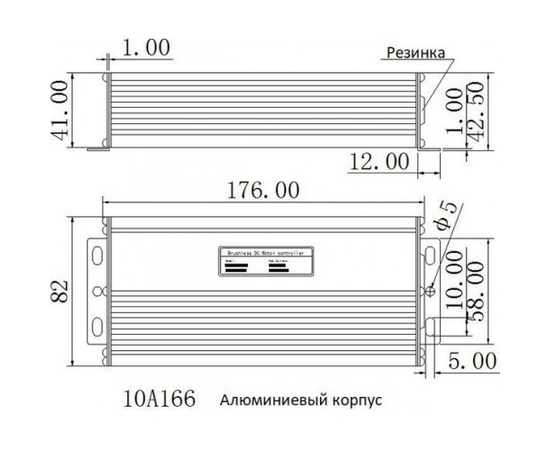

- Размеры корпуса контролера: 176 мм (длина с креплениями); 82 мм (ширина) 41 мм (высота);
- Вес: 520 гр.
- При покупке контроллера вместе с мотор колесом и другими компонентами, бесплатно подключаем их;
- Гарантия 1 год
Описание
По сравнению с традиционной технологией управления электродвигателями BLDC импульсами тока с волнами трапециевидной формы, технология возбуждения импульсами тока синусоидальной формы, уменьшает шум от работающего мотор колеса или электродвигателя, повышает эффективность работы электропривода и обеспечивает их плавный пуск
В синусных контроллерах Kunteng используются мощные полевые МОП-транзисторы и технические решения, обеспечивающие высокий КПД контроллера. Для лучшего охлаждения мосфеты прикреплены к алюминиевым радиаторам. Мощный микропроцессор обеспечивает точное управление контроллером.
Продуманная электронная схема обеспечивает защиту контроллера от всех основных нештатных ситуаций в работе: неправильное подключение питания (переполюсовка); высокое / низкое напряжение питания; перегрузка по току; перегрев контроллера; отсутствие одной фазы на мотор колесе. Качественная элементная база, конвейерная сборка с использованием роботов, многоуровневый контроль и герметизация корпуса от пыли и влаги, гарантируют надёжную работу контроллера на протяжении многих лет.
Требуемый набор функций контроллера, можно реализовать, подключив к нему один из совместимых LCD дисплеев. При подключении совместимого LED дисплея, количество доступных функций будет то же, но возможности по отображению информации уменьшатся. Обращаем внимание, что в разных моделях дисплеев, функции отличаются.
Без подключения дисплея, контроллер будет выполнять основные действия: регулировать скорость мотор колеса с помощью ручки газа; отключать питание мотор колеса при торможении с ручками тормоза, снабжёнными датчиками отключения мотор колеса; включать и поддерживать питание мотор колеса при вращении педалей, если к контроллеру подключен датчик системы PAS, установленный на каретке электровелосипеда.
Внимание! В названии контроллера указана номинальная мощность мотор колёс, с которыми рекомендуется его использовать. Сравнивать мощность контроллеров нужно по их максимальному току. От этого зависит и цена контроллера. Подбирать контроллер следует по максимальной мощности мотор колеса, чтобы максимальная мощность контроллера была примерно равна максимальной мощности мотора, или немного превышала её. В этом случае будут полностью реализованы возможности электропривода
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- номинальное напряжение питания: 48v;
- максимальное напряжение: 60v
- минимальное напряжение (отключение аккумулятора с целью сохранения его ресурса): 40.0 v +/- 0.5v
- управляющее напряжение: 1 – 4.2v
- угол между фазами: 120° (3-х фазный)
- номинальный ток: 17А
- максимальный ток: 35А +/-2А
- номинальная мощность: 820w
- максимальная мощность: 1680w
- максимальную скорость вращения мотор колеса (электродвигателя) определяет его конструкция и конфигурация обмоток
- допустимый диапазон температур окружающей среды при эксплуатации: - 40…+45°С
- корпус: алюминиевый; пыле - влагозащитное исполнение IP64 (полная защита от проникновения пыли и брызг воды с любого направления)
- охлаждение: воздушное (естественный отвод тепла от радиаторов, являющихся частью корпуса)
- энергосберегающая электрическая принципиальная схема
- Длина проводов: 130 мм
Защита от:
- переполюсовки питания;
- высокого / низкого напряжения питания;
- перегрузки по току;
- перегрева контроллера;
- отсутствие одной фазы на мотор колесе;

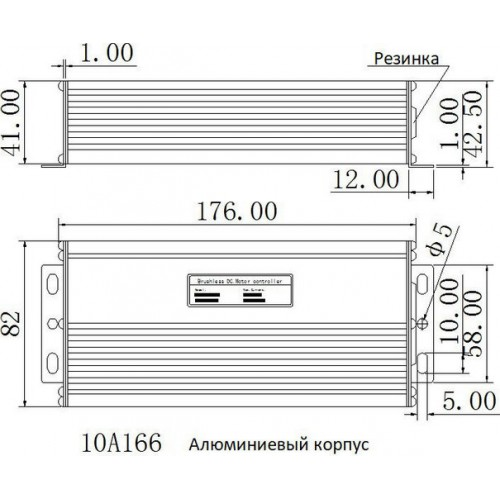

- Размеры корпуса контролера: 176мм (длина с креплениями); 82 мм (ширина); 41мм (высота);
- Вес: 520 гр.
ФУНКЦИИ КОНТРОЛЛЕРА БЕЗ ПОДКЛЮЧЕНИЯ LCD ИЛИ LED ДИСПЛЕЯ
При отсутствии управляющего LCD или LED дисплея, на разъём контроллера для подключения дисплея, необходимо установить перемычку. В этом случае контроллер реализует следующие функции:
- Управление скоростью с помощью ручки газа (педали газа)
- Автоматическое отключение мотор-колеса при торможении (при использовании тормозных ручек с микровыключателями или датчиков отключения мотор колеса)
- Работа с системой PAS (активация мотор-колеса при вращении педалей) Если дисплей не используется, мотор колесо при работе с датчиком системы PAS, включается на полную мощность и работает, пока вращаются педали.
Примечание: если LCD или LED дисплеи не используется, отключение питания контроллера производится выключателем на аккумуляторной батарее
ФУНКЦИИ КОНТРОЛЛЕРА С ПОДКЛЮЧЕННЫМ LCD ДИСПЛЕЕМ КUNTENG*:
- Включение / выключение контроллера
- Управление скоростью с помощью ручки газа (педали газа)
- Автоматическое отключение мотор-колеса при торможении (при использовании тормозных ручек с микровыключателями или датчиков отключения мотор колеса)
- Круиз контроль (автоматическое поддержание заданной скорости, в пределах возможностей мотор колеса)
- 5 скоростей мотор колеса при вращении педалей (с подключенным датчиком системы PAS)
- 5 скоростей мотор колеса при регулировании скорости ручкой газа
- движение с фиксированной скоростью 6 км/час
- Автоматическая диагностика компонентов электропривода
- Настройка диаметра колеса для правильного отображения скорости и расстояния пробега
При подключении LCD дисплеев Kunteng отображаются*:
- скорость текущая (спидометр)
- скорость средняя; (сохраняется в памяти дисплея);
- скорость максимальная (сохраняется в памяти дисплея);
- расстояние пробега за одну поездку (трип-компьютер)
- расстояние пробега общее (одометр) - сохраняется в памяти дисплея;
- индикация уровня заряда аккумуляторной батареи
- вольтметр (напряжение аккумуляторной батареи в вольтах)
- ваттметр (мощность, потребляемая мотор колесом в ваттах)
- температура наружного воздуха
- индикация режима работы ручки газа / системы PAS с указанием номера включенной передачи
- каденс (частота вращения педалей в минуту)
- индикация включения тормоза
- часы / время в пути / таймер / секундомер
- температура воздуха
- коды ошибок компонентов электропривода;
- подсветка дисплея (3 уровня яркости, настройка времени работы подсветки)
- разъём USB для подзарядки гаджетов
* В каждой модели дисплеев Kunteng есть большая часть функций, но не все.
Назначение разъёмов:
- Питание контроллера: силовой провод черного цвета – к минусу АКБ, силовой провод красного цвета – к плюсу АКБ
- Силовые провода жёлтого, зелёного, синего цвета – фазы мотор колеса
- 3-х пиновый разъем с проводами чёрного, красного, синего цветов - подключение ручки газа;
- 3-х пиновый разъем с проводами коричневого, чёрного, желтого цветов – подключение датчика системы PAS
- 5-ти пиновый разъем - подключение LED дисплея или LCD дисплея;
- 6-ти пиновый разъём – подключение датчиков Холла мотор колеса
- Два 2-х пиновых разъема («Мама») с проводами желтого и черного цветов - подключение ручек тормоза с функцией отключения мотор-колеса;
